Cảm biến áp suất nước 0-10V với ngõ ra tín hiệu là 0-10V 3 dây. Đây là loại cảm biến chuyển đổi áp suất nước thành tín hiệu điện áp tuyến tính từ 0 đến 10 volt. Tín hiệu này sẽ đưa về PLC, biến tần, bộ điều khiển hoặc màn hình HMI đọc được. Hiện tại Âu Việt cung cấp cảm biến áp suất nước 0-10V của thương hiệu Atek đến từ Thỗ Nhĩ Kỳ. Đặc biệt chúng tôi luôn có sẵn thang đo 0-10 bar với tín hiệu ngõ ra 0-10VDC loại 3 dây.

Vì sao lại dùng cảm biến áp suất nước 0-10V?

• Thông thường những loại biến tần hoặc PLC đời cũ không có ngõ nhận tín hiệu 4-20mA mà chỉ nhận được tín hiệu 0-10VDC. Do đó người dùng buộc phải sử dụng cảm biến áp suất nước có ngõ ra 0-10V để kết nối với các thiết bị cũ này.
• Những người thiết kế sáng tạo board mạch điều khiển bằng vi xử lý thường điều khiển bằng điện áp sẽ dễ hơn. Vì vậy sử dụng cảm biến có ngõ ra điện áp là lựa chọn hợp lý nhất. Loại điện áp thường dùng nhất là 0-10V, 2-10V, 0-5V hoặc 1-5V.
• Các dàn máy sản xuất cũ được nhập khẩu từ nước ngoài về Việt Nam hầu như linh kiện phải được thay thế đúng loại. Mà thông thường các dàn máy này dùng những thiết bị đời cũ nên chỉ nhận được tín hiệu điện áp 0-10VDC mà không nhận được tín hiệu dòng điện 4-20mA.

Ưu điểm và nhược điểm của cảm biến áp suất nước 0-10V

==>Ưu điểm:

• Tín hiệu dễ sử dụng: nhiều loại PLC và bộ điều khiển hiện nay hỗ trợ trực tiếp ngõ vào analog 0-10V nên việc đấu nối khá đơn giản thay vì phải đấu nối qua bộ chuyển đổi tín hiệu.
• Độ phản hồi nhanh: cảm biến cho khả năng phản hồi tức thời khi áp suất thay đổi
• Chi phí hợp lý: so với một số loại cảm biến công nghiệp cao cấp thì cảm biến 0-10V thường có giá thấp hơn.
•  Dễ tích hợp: có thể dùng được cho nhiều loại thiết bị như PLC, biến tần, HMI, bộ điều khiển PID hoặc vi điều khiển.

==>Nhược điểm

• Dễ nhiễu hơn tín hiệu 4-20mA
• Không phù hợp truyền dẫn tín hiệu đi quá xa
• Có thể bị sai số do bị sụt áp trên dây dẫn
• Trong hệ thống có khoảng cách dài trên 30m thì người dùng nên ưu tiên dùng tín hiệu 4-20mA để ổn định hơn

Ứng dụng thực tế cảm biến áp suất nước 0-10V

Trong nhà máy và các dây chuyền sản xuất chúng ta sẽ rất dễ dàng bắt gặp cảm biến áp suất nước 0-10V. Sau đây là một số ứng dụng phổ biến của nó:

• Điều khiển bơm tăng áp
• Giám sát áp suất đường ống
• Hệ thống nước sạch RO
• Máy lọc nước công nghiệp
• Hệ thống HVAC
• Điều khiển PID bằng áp suất
• Hệ thống cáp nước tự động

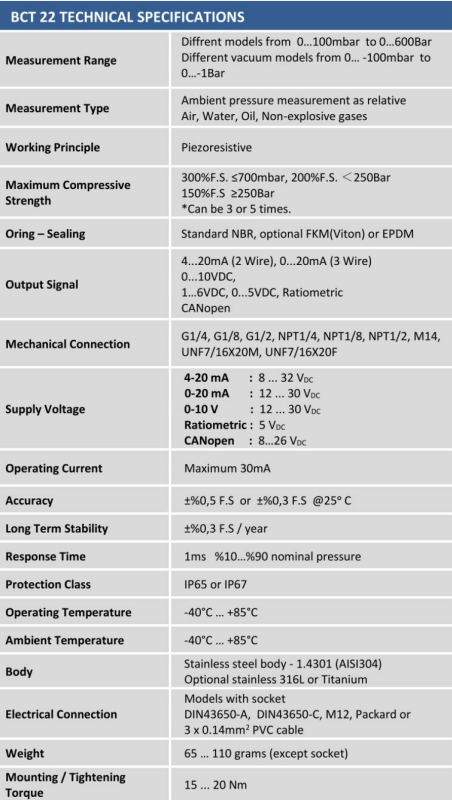

Thông số cảm biến áp suất nước 0-10V của Atek

• Mã hàng thường dùng BCT-22
• Thang đo áp suất thường sử dụng nhất 0-6 bar, 0-10 bar, 0-16 bar, 0-25 bar.
• Tín hiệu ra 0-10 VDC 3 dây. Với cách đấu nối 1 dây 24V, 1 dây 0V của 24V và 1 dây là tín hiệu ra 0-10V
• Màng cảm biến được sản xuất bằng inox 316L
• Thân cảm biến được sản xuất bằng inox 304 hoặc inox 316L
• Chuẩn ren kết nối thông thường G1/4, 1/4NPT hoặc G1/2. Tuy nhiên loại có sẵn nhiều trên thị trường là ren G1/4.
• Kết nối điện loại Plug vuông DIN43650A là phổ biến nhất. Ngoài ra người ta còn dùng loãi M12 để lắp ngoài trời.
• Nhiệt độ cảm biến sử dụng trong khoảng -40…85oC. Nhưng nếu muốn dùng nhiệt độ cao hơn thì chúng ta có thể lắp thêm ống giảm nhiệt.

Kết luận

• Cảm biến áp suất nước 0-10V là giải pháp đơn giản, hiệu quả và dễ tích hợp cho các hệ thống đo áp suất nước. Việc lựa chọn đúng dãy đo, vật liệu và kiểu tín hiệu sẽ giúp hệ thống hoạt động ổn định và bền bỉ hơn.
• Nếu cần sử dụng trong môi trường dây dẫn tín hiệu dài hoặc có nhiễu điện cao thì chúng ta nên cân nhắc dùng cảm biến có tín hiệu 4-20mA để tăng độ ổn định.
• Công ty Âu Việt với hàng luôn có sẵn cảm biến áp suất nước 0-10V thang đo 0-10 bar. hãy liên hệ ngay chúng tôi để được tư vấn và hỗ trợ giá tốt nhất.
