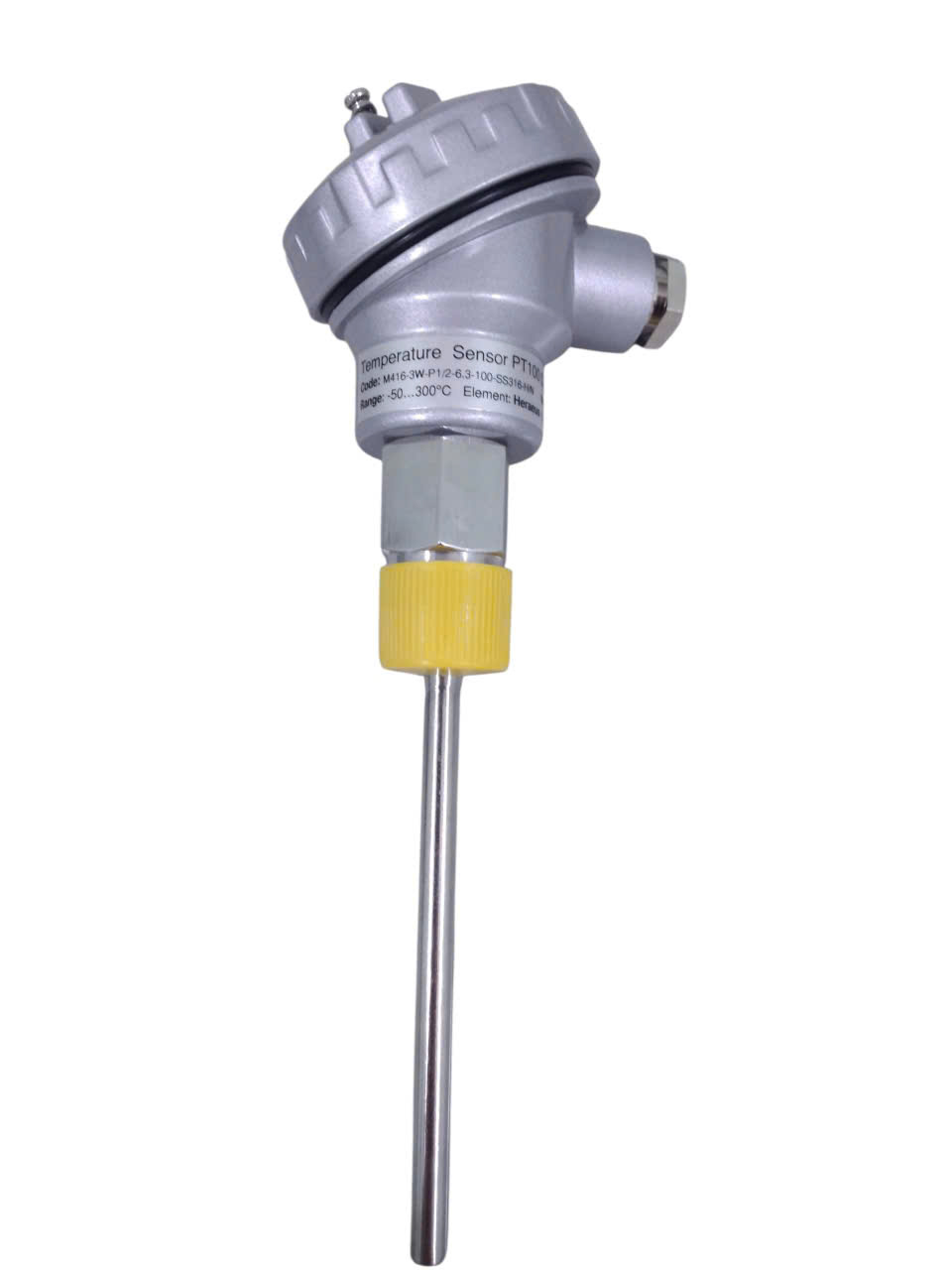

Cảm biến nhiệt độ M416 PT100 Heraeus là loại thương hiệu đến từ Đức và được dùng nhiều trong công nghiệp. Cảm biến là loại cảm biến nhiệt độ điện trở dùng bạch kim làm thành phần đo. Độ chính xác cảm biến cao, ổn định và giá thành tốt.

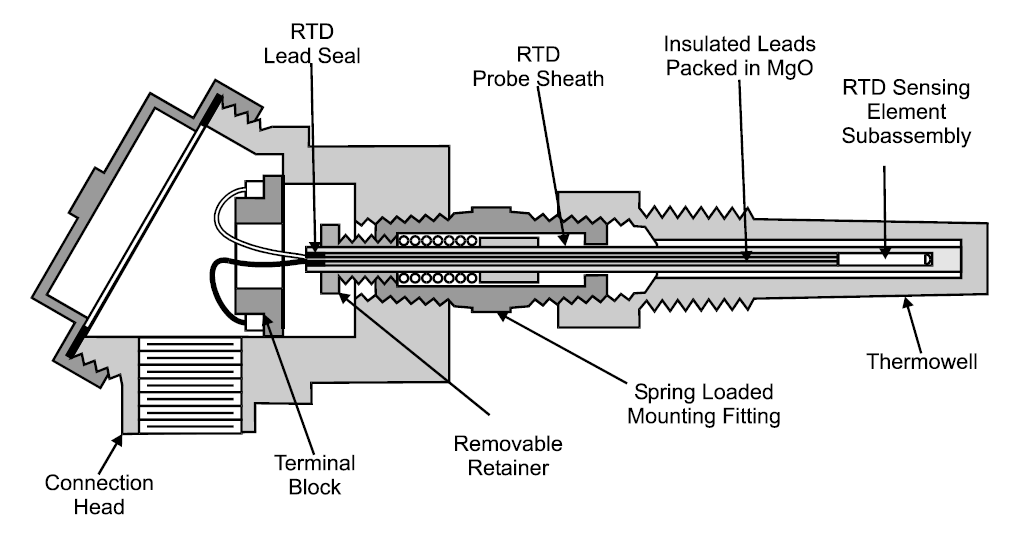

Cấu tạo cảm biến nhiệt độ M416
Một cảm biến PT100 bao gồm các thành phần sau
- Đầu dò: chất liệu được làm bằng inox 304, 316 hoặc ceramic (với ứng dụng đặt biệt hoặc nhiệt độ cao)
- Cảm biến đo được đặt bên trong ống bảo vệ ngay đầu dò.
- Dây dẫn từ cảm biến đến bộ phận sứ để đấu nối đến các thiết bị nhận. Có nhiều loại 2 dây, 3 dây hoặc 4 dây
- Ren kết nối cảm biến có nhiều loại như G1/4, G1/4,M20x1,5…để lắp đặt vào đường ống hoặc bồn chứa
- Box đấu nối sẽ chứa sứ cách điện, cách nhiệt là điểm đấu nối giữa cảm biến nhiệt độ M416 và dây dẫn đến thiết bị nhận.
Cách chọn cảm biến PT100 cho hệ thống nước
- Thông thường chúng ta chọn PT100 class A là loại chính xác sử dụng ổn định nhất
- Kiểu dây là loại 3 dây là loại phổ biến giúp thuận tiện sau này chúng ta thay thế hoặc sửa chữa
- Chất liệu que đo nên chọn loại inox 304 hoặc 316 để dùng được cho nhiều ứng dụng hơn
- Ren kết nối nên chọn loại thông dụng là G1/2 (21mm) hoặc G1/4 (13mm) để tìm các phụ kiện dễ dàng hơn
- Chiều dài que đo phổ biến: 50mm, 100mm, 150mm, 200mm (tùy thuộc vào kích thước vị trí cần lắp mà chúng ta chọn loại phù hợp).
- Dãy đo thông thường của cảm biến PT100 là -50…300oC. Tuy nhiên chúng ta có thể chọn loại nhiệt độ cao hơn.
Lưu ý khi lắp đặt cảm biến nhiệt độ M416
- Đấu dò nên lắp ngập trong lưu chất ít nhất 5-10 lần đường kính đầu dò để cảm biến đo chính xác hơn.
- Tránh lắp đặt cảm biến ngay sau điện trở gia nhiệt hoặc vị trí có dòng chảy xoáy
- Nên lắp thêm ống bảo vệ (giếng nhiệt hoặc thermowell). Vì khi lắp ống này giúp chúng ta thay thế sửa chữa sau này sẽ dễ dàng hơn mà không cần phải dừng hệ thống. Đặc biệt là trong các ứng dụng có vật cứng sẽ giúp bảo vệ không làm gãy cảm biến đo.
- Dây dẫn tín hiệu cảm biến nhiệt độ M416 nên dùng loại có giáp chống nhiễu giúp tín hiệu ổn định khi truyền dẫn đi xa.
Cách kiểm tra và đấu nối cảm biến nhiệt độ PT100
Cách kiểm tra
- Nếu chúng ta dùng đồng hồ đo thì vặn thang đo về ohm. Sau đó tiến hành kẹp một que đo vào vị trí A trên cảm biến, một que đo vào vị trí B hoặc b trên cảm biến. Quan sát trên đồng hồ nếu hiển thị trong khoảng 100ohm thì cảm biến đang còn tốt, còn nếu không hiển thị hoặc số rất cao thì cảm biến đã bị hỏng cần thay thế cảm biến nhiệt độ M416 mới.
- Chúng ta có thể dùng bộ hiển thị có nhận tín hiệu RTD loại 2 dây, 3 dây hoặc 4 dây. Đầu tiên chúng ta cài đặt đồng hồ nhận tín hiệu đầu vào là PT100. Sau đó đấu nối cảm biến vào nếu đồng hồ báo lỗi thì cảm biến đã bị hỏng.

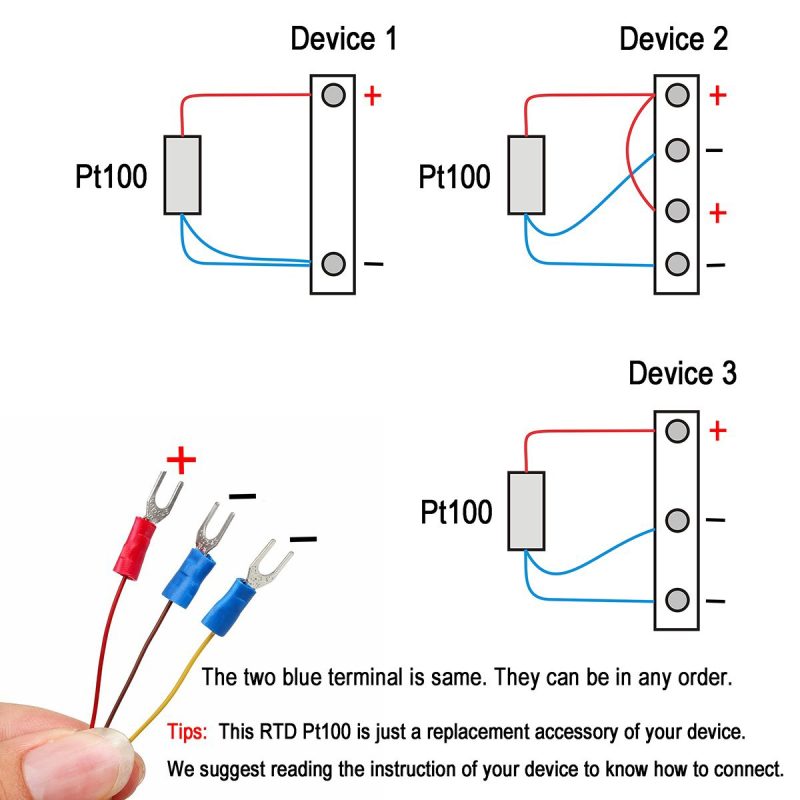

Cách đấu nối cảm biến nhiệt độ M416
- Nếu là loại cảm biến PT100 2 dây chúng ta chỉ cần đấu nối 2 chân A và B và 2 chân nhận RTD trên thiết bị là được (thông thường 2 chân này có biểu tượng điện trở).
- Loại PT100 3 dây chúng ta sẽ đấu nối chân A vào chân nhận RTD (phía 2 chân không có đấu nối chung). 2 chân B và b còn lại thì chúng ta đấu nối và 2 chân đấu chung của ngõ nhận tín hiệu RTD (2 chân này không phân biệt nhau).
- Nếu chúng ta có cảm biến nhiệt độ M416 PT100 2 dây nhưng thiết bị nhận là RTD 3 dây. Chúng ta sẽ đấu nối chân A vào chân nhận RTD (phía 2 chân không có đấu nối chung), chân B chúng ta sẽ tách ra thành 2 dây và đấu nối vào 2 chân đấu chung của ngõ nhận tín hiệu RTD.
