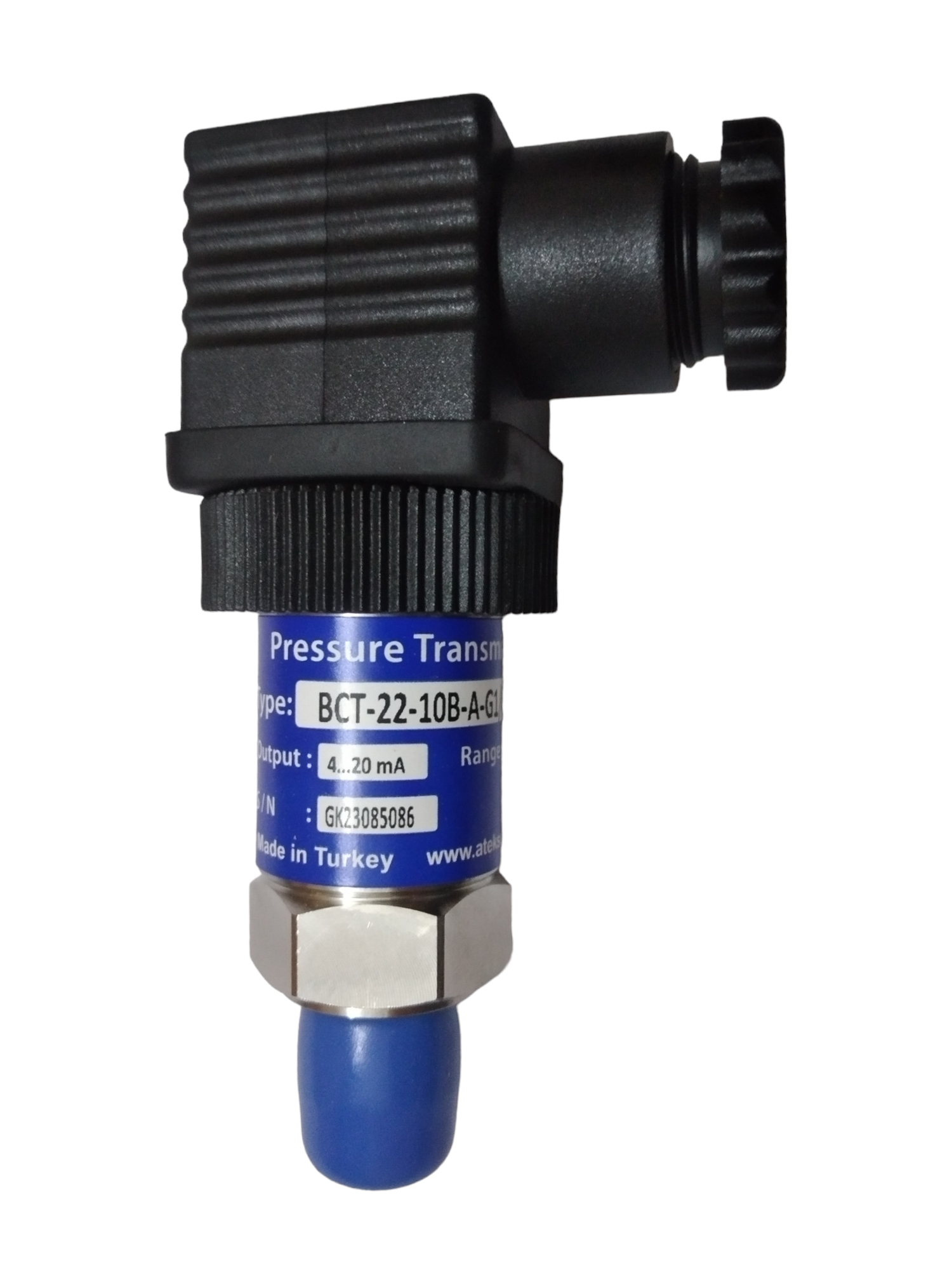

Cảm biến áp suất 0-10 bar

Cảm biến áp suất 0-10 bar là thang đo được sử dụng rất nhiều trong lĩnh vực khác nhau như: nước, hơi, khí nén….Cảm biến này thông thường trong hệ thống có 2 loại tín hiệu thường sử dụng đó là 4-20ma và 0-10v. Với những ứng dụng có tín hiệu là 4-20ma thì chúng ta rất dễ mua, nhưng với tín hiệu 0-10v thì rất khó tìm hàng có sẵn.

Ứng dụng cảm biến áp suất 0-10 bar

• Trong các ứng dụng duy trì áp suất nước của hệ thống phòng cháy chữa cháy, hệ thống nước cấp tòa nhà…người ta thường sử dụng cảm biến này vì áp suất duy trì đường ống khoảng 5-6 bar
• Hệ thống lò hơi dùng lấy nhiệt để sấy hoặc hấp. Vì thường trong các đường ống hơi áp suất dao động trong khoảng 7-8 bar. Do đó chúng ta chọn cảm biến có dãy 0-10 bar là hợp lý. Một lưu ý là nếu dùng cho hơi thì chúng ta nên dùng thêm ống giảm nhiệt thì cảm biến mới không bị hỏng.
• Trong hệ thống máy nén khí cũng hay dùng cảm biến áp suất với dãy đo này. Tuy nhiên thông thường với hệ thống này sẽ dùng thêm bộ hiển thị có ngõ ra relay để điều khiển đóng mở máy nén.

Thông số kỹ thuật cảm biến áp suất 0-10 bar

• Dãy đo áp suất 0-10 bar (0-10 kg/cm2 hoặc 0-1.0MPa)
• Tín hiệu ngõ ra thông dụng 4-20ma, 0-10v
• Chất liệu thân cảm biến là inox 304
• Chất liệu màng cảm biến là inox 316L
• Kết nối điện theo tiêu chuẩn DIN43650 form A, hoặc M12
• Kết nối ren cơ khí thông dụng theo tiêu chuẩn G1/4 (13mm)
• Áp suất chịu đựng tối đa gấ đôi dãy áp suất hoạt động của nó
• Đặc biệt với cảm biến áp suất Atek có thêm chức năng chống ngược cực khi đấu nối điện.
• Với phần cơ khí thì có bộ phận chống sốc áp nên cảm biến sẽ hoạt động bền hơn.

Khi nào nên chọn cảm biến 0-10 bar

Chúng ta nên sử dụng cảm biến áp suất 0-10 bar khi:

• Áp suất làm việc thực tế của hệ thống nằm trong khoảng 3-8bar
•  Muốn dự phòng quá áp 20-30% so với áp suất làm việc
• Hệ thống sử dụng bơm tăng áp cho dân dụng, phòng cháy chữa cháy

Một ví dụ chọn áp suất như sau:

Cách lựa chọn cảm biến áp suất 0-10 bar phù hợp với từng ứng dụng

Việc lựa chọn đúng cảm biến áp lực 0-10bar không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì

Chọn theo môi chất đo

• Nước sạch: dùng vật liệu tiếp xúc là inox 304 hoặc inox 316. Tín hiệu có thể chọn 4-20ma hoặc 0-10v
• Nước nóng: nên chọn cảm biến áp suất 0-10 bar có nhiệt độ làm việc trong khoảng 80oC đến 125oC hoặc có thể lắp thêm ống siphon để giảm nhiệt độ tác động lên màng cảm biến
• Khí nén: ưu tiên chọn loại có khả năng chịu rung và chống quá áp tốt. Dãy đo 0-10bar là rất phù hợp với hệ thống máy khí nén thông thường
• Hóa chất nhẹ: nên chọn loại có vật liệu màng là inox 316L để chống ăn mòn tốt hơn.

Chọn theo tín hiệu đầu ra

Cảm biến áp suất 0-10 bar 4-20ma

• Ưu điểm: chống nhiễu tốt. Tín hiệu truyền đi được xa hơn. Phù hợp với nhiều loại thiết bị nhận hơn.
• Ứng dụng: nhà máy sản xuất, trạm bơm nước, hệ thống xử lý nước cấp, lò hơi, nồi hơi

Cảm biến áp suất 0-10v

• Ưu điểm: Đấu nối đơn giản. Phù hợp với các thiết bị nhận đời cũ như PLC, biến tần không nhận được tín hiệu 4-20ma.
• Nhược điểm: dễ bị nhiễu không truyền dẫn đi xa được. Khi truyền dẫn tín hiệu đi thì dây dẫn cần nhiều lõi hơn. Đồng thời phải sử dụng dây chống nhiễu loại tốt. Dễ bị suy giảm tín hiệu.

Cảm biến RS485 Modbus

• Ưu điểm: truyền dữ liệu dạng số. Giảm sai số do nhiễu
• Ứng dụng: Scada, BMS và hệ thống giám sát tập trun

Những lỗi thường gặp khi chọn cảm biến áp suất 0-10 bar

• Chọn dãy đo quá lớn: ví dụ hệ thống chỉ hoạt động ở áp suất 2bar nhưng lại chọn dùng cảm biến đến 100bar. Điều này làm dẫn đến giảm độ phân giải và độ chính xác
• Chọn sai tín hiệu đầu ra: ví dụ PLC nhận tín hiệu 0-10v nhưng lại chọn cảm biến có tín hiệu ra là 4-20ma
• Chọn sai kiểu ren kết nối: Nên chọn đúng kiểu ren hệ thống đang có để dễ dàng cho việc lắp đặt hơn
• Không xem xét nhiệt độ môi chất: điều này rất quan trọng vì nước nóng hoặc hơi nóng có thể làm hỏng cảm biến bởi nhiệt độ cao.
• Để cảm biến hoạt động ổn định hơn trong thời gian dài chúng ta cần lưu ý những việc sau: kiểm tra dây tín hiệu định kỳ, vệ sinh đầu kết nối và màng cảm biến, tránh tình trạng quá áp kéo dài, lắp thêm van khóa để thuận tiện khi thay thế hoặc bảo trì

Tại sao nên chọn cảm biến áp suất 0-10 bar tín hiệu 4-20ma?

• Chống nhiễu tốt
• Truyền được tín hiệu đi xa hàng trăm mét
• Dễ tích hợp với các thiết bị nhận như PLC siemens, Mitshubishi, Omron, Delta và các bộ điều khiển khác
• Hoạt động ổn định trong môi trường nhiều biến tần và động cơ điện

Các câu hỏi thường gặp

• Cảm biến áp suất 0-10 bar có đo được nước nóng không? Trả lời là có. Tuy nhiên cần lắp thêm ống siphon để giúp giảm nhiệt bảo vệ cảm biến.
• Cảm biến đo áp suất 0-10bar có dùng cho khí nén được không? Hoàn toàn có thể. Đây là một trong những ứng dụng phổ biến của dãy đo 0-10bar
• Nên chọn tín hiệu 4-20ma hay 0-10v? Thông thường nên chọn tín hiệu 4-20ma. Tuy nhiên với những dàn máy cũ không nhận được tín hiệu 4-20ma thì chúng ta phải chọn loại 0-10v.
• Dùng ren G1/4″ hay ren G1/2″? Đa số thị trường hiện nay dùng chuẩn ren G1/4 chỉ có một số ít dùng ren G1/2. Như vậy để dễ dàng cho việc bảo trì sữa chữa sau này chúng ta nên cân nhắc chọn loại phổ biến.

Trên đây là một số thông tin về cảm biến áp suất 0-10 bar của thương hiệu Atek đến từ Thỗ Nhĩ Kỳ. Chúng tôi luôn có sẵn với số lượng lớn. Đặc biệt với tín hiệu khó tìm như 0-10v. Hãy liên hệ ngay chúng tôi để được tư vấn kỹ thuật miễn phí trước khi bán hàng và được hỗ trợ giá tốt nhất.
