Cảm biến đo mức nước thủy tĩnh

Cảm biến đo mức nước thủy tĩnh hay còn gọi với một tên khác là cảm biến áp suất thủy tĩnh. Ứng dụng dùng đo chiều cao cột nước có các tank, bồn, sông, hồ…. Trong bài viết này chúng ta cùng tìm hiểu về loại cảm biến này nhé!!!

Cảm biến đo mức nước thủy tĩnh là gì?

  • Nó được gọi là cảm biến áp suất thủy tĩnh vì cảm biến này đo áp suất không phải trong hệ thống bơm hoặc có các thiết bị nén tạo áp suất. Mà nó đo áp suất từ một mực nước tĩnh đè lên bề mặt tạo nên một áp suất. Áp suất này có độ lớn nhỏ tùy thuộc vào độ cao cột nước. Nó không phụ thuộc vào diện tích tiếp xúc của bề mặt nước.
  • Nói một cách dễ hiểu hơn. Đó là dựa vào lực hút trái đất với khối lượng riêng của nước thì mỗi 1m nước sẽ đè xuống bề mặt đáy một áp suất 100mbar. Từ nguyên lý này chúng ta sẽ dùng cảm biến áp suất để đo được chiều cao cột nước. Tuy nhiên có một lưu ý là các lưu chất khác như xăng, dầu…thì có khối lượng riêng khác. Do đó chiều cao 1m sẽ cho ra áp suất khác mà không phải là 100mbar nữa.
Cảm biến đo mức nước STS ATM.ECO/N
Cảm biến đo mức nước STS ATM.ECO/N

Lựa chọn cảm biến áp suất thủy tĩnh

  • Với ứng dụng đo mức nước cho các loại tank, bồn…. Thì tốt nhất chúng ta chọn loại cảm biến áp suất thông thường sẽ ít chi phí nhất nhưng vẫn đảm bảo đo chính xác. Cảm biến này sẽ được lắp đặt phía ngoài và dưới đáy bồn. Như vậy thì cứ 1mH2O sẽ cho ra 100mbar. Từ đó chúng ta sẽ quy đổi được chiều cao cột nước có trong tank, bồn.
Cảm biến đo mức nước lắp ngoài
Cảm biến đo mức nước lắp ngoài
  • Còn nếu chúng ta đo chiều cao cột nước cho sông hồ. Thì chúng ta không thể chọn loại thông thường được mà phải chọn cảm biến có thể thả chìm được trong nước. Loại cảm biến này sẽ có giá thành cao hơn, nhưng lắp được nhiều vị trí hơn. Về cách lắp đặt thì cảm biến sẽ được thả chìm trong ống nhựa cố định để giúp bảo vệ cảm biến.

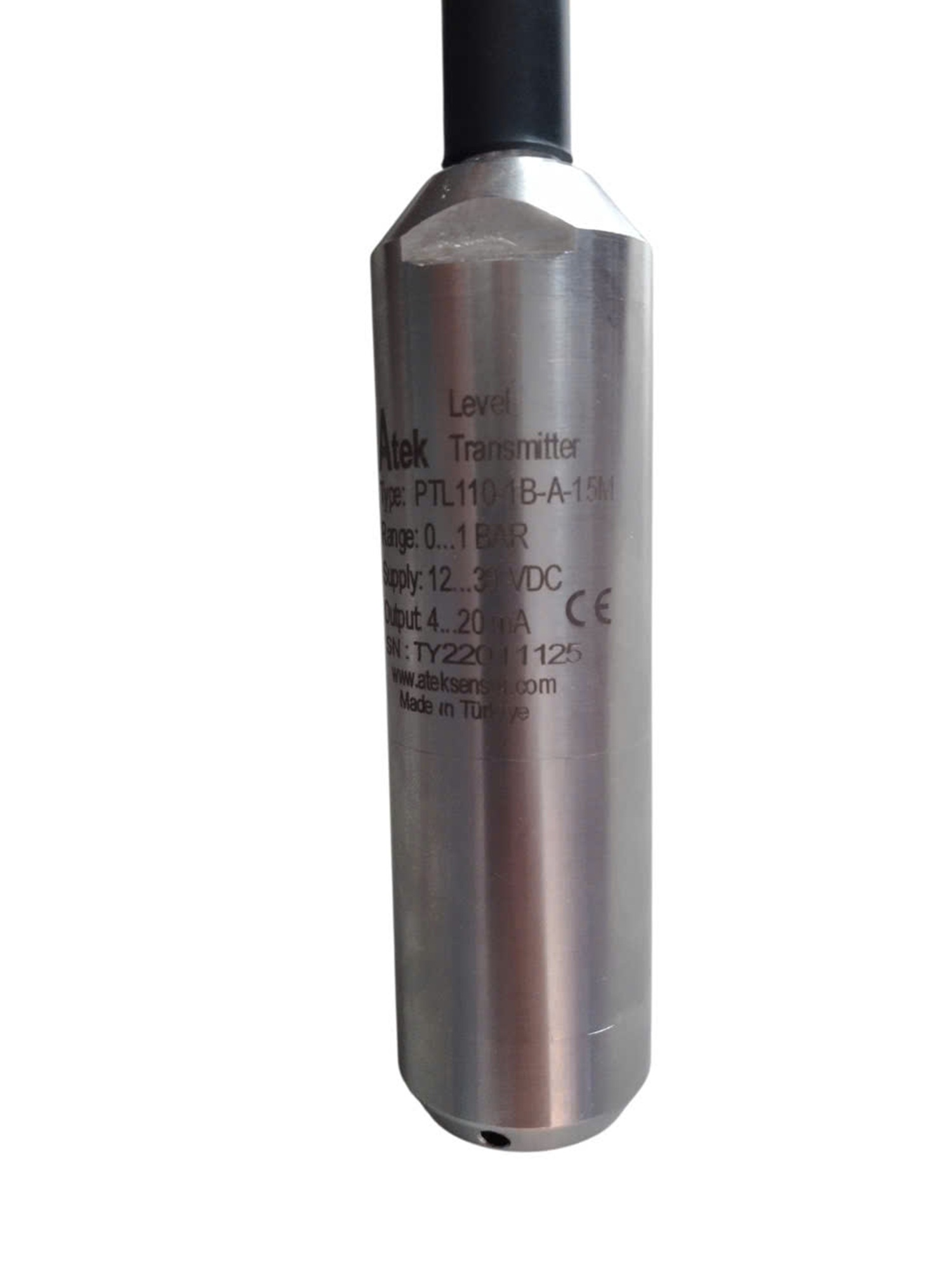

Cảm biến đo mức nước thả chìm
Cảm biến đo mức nước thả chìm
  • Về lựa chọn thang đo thì chúng ta chọn lựa như sau. Với cảm biến thường thì từ chiều cao cột nước muốn đo chúng ta quy ra áp suất rồi chọn theo giá trị đó. Ví dụ: nếu chúng ta muốn đo bồn cao 10m thì quy ra áp suất tại đáy tối đa là 1 bar. Chúng ta sẽ chọn cảm biến áp suất lắp ngoài tại đáy là 0…1 bar. Với cảm biến áp suất thủy tĩnh lắp cho sông hồ thì chúng ta sẽ chọn đúng theo chiều cao cột nước. Ví dụ cột nước là 6m thì chúng ta chọn đúng cảm biến có thang đo là 0…6 mH2O.

Một số lưu ý khi lắp cảm biến đo mức nước thủy tĩnh

  • Đối với cảm biến loại thả chìm nếu lắp ở vị trí có sóng lớn. Chúng ta cần cố định thật chắc ống bảo vệ và cảm biến để tránh va đập hư hỏng.
  • Phần dây kết nối điện có một ống thông khí để cảm biến so sánh đo áp suất chính xác. Do đó ống thông khí này chúng ta cần giữ vệ sinh không để bị nghẹt.
  • Khi cảm biến sử dụng lâu ngày màng cảm biến bị đóng bẩn đo không còn chính xác. Chúng ta có thể tháo chụp bảo vệ màng và vệ sinh nó.
  • Cảm biến thông thường hiện nay là dùng loại tín hiệu 4…20ma 2 dây. Do đó chúng ta cũng có thể nối thêm dây này nếu vị trí cảm biến và thiết bị nhận đặt xa nhau. Lưu ý chỉ nối dây tín hiệu còn ống thông khí thì chúng ta không cần phải nối thêm.

Trên đây là một số thông tin về cảm biến đo mức nước thủy tĩnh. Cần giá tốt nhất hoặc tư vấn thêm các bạn hãy liên hệ ngay số hotline nhé!!
