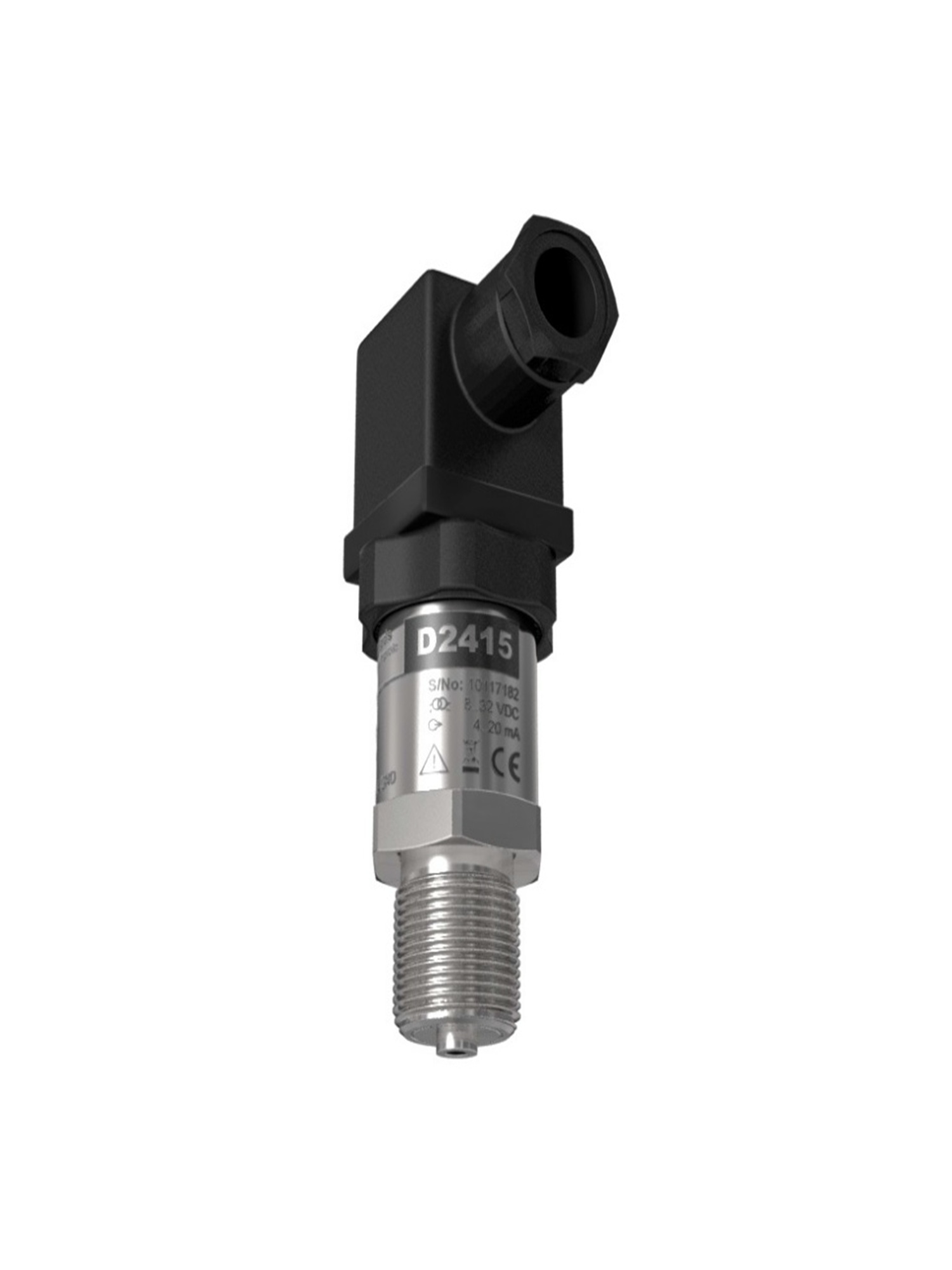

Cảm biến áp suất D2415 JSP là một dòng cảm biến phổ thông đến từ cộng hòa Czech. Cảm biến hiện đang được sử dụng rộng rãi trong công nghiệp. Nó chuyển đổi từ tín hiệu áp suất sang tín hiệu analog đầu ra 4…20mA. Bo mạch chuyển đổi được cấp nguồn ngõ ra với dạng nguồn loop. Lưu chất cảm biến đo được đa dạng bởi chất liệu bằng inox 1.4435 và 1.4301.
Ứng dụng Cảm biến áp suất D2415 JSP
- Cảm biến D2415 JSP được thiết kế phù hợp với hầu hết các ứng dụng trong công nghiệp.
- Sử dụng nhiều trong ngành nước, kiểm soát quy trình và phòng thí nghiệm.
Thông số cơ bản cảm biến áp suất D2415 JSP
- Đo áp suất và áp suất tuyệt đối cho chất lỏng, khí và hơi nước
- Phạm vi đo từ 100 kPa đến 60 MPa
- Dòng điện đầu ra 4 đến 20 mA
- Độ chính xác 1%, 0,5% hoặc 0,25%
- Màng ngăn bằng thép không gỉ
- Dành cho môi trường tương thích với thép không gỉ 1.4435, 1.4301
Thông số kỹ thuật chi tiết Cảm biến áp suất D2415 JSP
- Nguồn cấp 12…36VDC cho ngõ ra 4…20mA
- Công suất nguồn tối đa 0.8 W
- Nhiệt độ làm việc -20 đến +85 °C
- Độ ẩm 0 đến 100 % r. h với sự ngưng tụ
- Loại dây kết nối với tiết diện 0.5 đến 1.5 mm2
- Cấp độ bảo vệ IP65
- Trọng lượng 140g
- Chất liệu thân và phần kết nối với lưu chất của cảm biến là 1.4435 và 1.4301
- Áp suất đo toàn dãy 100 kPa đến 60 MPa
- Áp suất chịu đựng tối đa 150% trên toàn dãy áp suất.
- Tín hiệu ngõ ra 4…20mA
- Độ sai số ≤ ±1 % với độ trược ≤ ±0.1 %
- Thời gian đáp ứng 10 ms
- Tín hiệu ngõ ra tối đa 23 mA
- Độ sai số cho mỗi năm sử dụng là ≤ ±0.5 %
Bảng mã chọn cod cho cảm biến D2415 JSP
- A110: Absolute pressure, 0 ÷ 100 kPa
- A116: Absolute pressure, 0 ÷ 160 kPa
- A125: Absolute pressure, 0 ÷ 250 kPa
- A140: Absolute pressure, 0 ÷ 400 kPa
- A160: Absolute pressure, 0 ÷ 600 kPa
- G110: Gauge pressure, 0 ÷ 100 kPa
- G116: Gauge pressure, 0 ÷ 160 kPa
- G125: Gauge pressure, 0 ÷ 250 kPa
- G140: Gauge pressure, 0 ÷ 400 kPa
- G160: Gauge pressure, 0 ÷ 600 kPa
- G210: Gauge pressure, 0 ÷ 1.0 MPa
- G216: Gauge pressure, 0 ÷ 1.6 MPa
- G225: Gauge pressure, 0 ÷ 2.5 MPa
- G240: Gauge pressure, 0 ÷ 4.0 MPa
- G260: Gauge pressure, 0 ÷ 6.0 MPa
- G310: Gauge pressure, 0 ÷ 10 MPa
- G316: Gauge pressure, 0 ÷ 16 MPa
- G325: Gauge pressure, 0 ÷ 25 MPa
- G340: Gauge pressure, 0 ÷ 40 MPa
- G360: Gauge pressure, 0 ÷ 60 MPa
- G910: Gauge pressure, -100 ÷ 0 kPa
- GD4: G1/4″ DIN 3852
- P10: 1 %
- CR: 4 to 20 mA / 2-wire
- KN1: ISO 4400 (DIN 43650) connector (IP 65)
Trên đây là một số thông tin về cảm biến áp suất D2415 JSP. Để có giá tốt nhất các bạn vui lòng liên hệ trực tiếp qua hotline hoặc zalo để được hỗ trợ.
